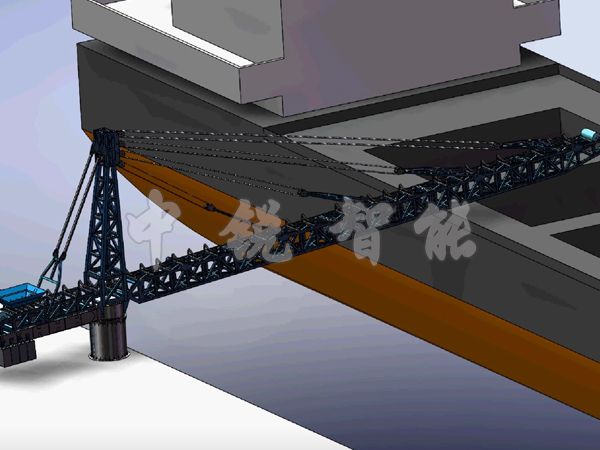

斜拉式装船机

一、设备概述

斜拉式装船机是针对长距离装船、大舱口船舶、潮汐落差大码头研发的轻量化快速装船装备，核心区别于传统箱型臂架装船机，采用斜拉桁架支撑结构，以斜拉钢索分担臂架荷载，实现较长伸缩行程、较大俯仰调节区间，同时大幅降低整机自重与码头承重要求。 整机集成受料转接段、斜拉伸缩臂架输送系统、行走底盘、液压俯仰伸缩机构、回转总成、环保卸料溜筒、自动化电控系统。分为轨道式、轮胎移动式两类，轨道款沿码头轨道纵向行走；轮胎款全轮转向自由转场，一台设备覆盖多个泊位。可配套卡车卸料料仓组成一体化卸车装船系统，实现散料连续不间断装船作业。

二、核心结构优势

轻量化大跨度设计：斜拉桁架 + 预应力拉索承重，同等伸缩长度下整机重量减少 30% 以上，对码头地面、轨道荷载要求低，老旧码头改造不用大规模加固土建，大幅降低改造预算；臂架伸缩长度可达 8–35 米，高低潮水位适配性强。

运行稳定、能耗低：斜拉结构受力均匀，俯仰、伸缩运行震动小，皮带不易跑偏，驱动电机负载小，长期作业节电明显；桁架镂空结构自重轻，大车行走阻力低，转场灵活。

检修维护便捷：桁架镂空设计自带检修走道，托辊、滚筒、皮带两侧无封闭遮挡，日常巡检、换配件不用大型起重设备，停机维保时间缩短一半。

超大作业覆盖范围：支持液压俯仰 + 多级伸缩 + 整机回转三重动作，单台设备扇形作业区域广，大型多舱口船舶不用频繁移动大车，装船布料无死角，装船效率提升 20% 以上。
